超聲波風速儀，是西安集靈公司創始人薩賢春教授潛心研發的與集靈智能通風系統相配套的煤礦用最新風速儀產品，該產品在礦井測風技術上屬獨創技術，目前在國內外屬獨創產品。此超聲波風速儀，以大距離超聲測風技術測量巷道中部的一條或多條超聲掃描線的平均風速來代表整個巷道的平均風速，打破了常規的“以點帶面”測風方式，極大地提高了巷道風速測量的準確性和實時性。
超聲波風速儀
傳感器技術指標
■ 測量原理：超聲波，時差法測量
■ 測量范圍：-15m/s至15m/s
■ 分辨率：0.01m/s
■ 測量精度：±0.1m/s
■ 響應時間：120s（與換能器安裝距離有關，距離近時間短）
■ 安裝距離：1-12m（換能器安裝距離）
■ 安裝高度：根據測風巷道截面決定
■ 安裝角度：與巷道軸線成30-60°，一般為45°
■ 測量顯示：四行LCD漢字顯示
■ 狀態顯示：4LED燈顯示4種狀態
■ 數據接口：RS485輸出
■ 環境溫度：0-40℃
■ 供電電壓：DC18V（本質安全電源）
■ 防護等級：IP54
■ 通訊距離：≤1km
■ 測量分站：
測量時間間隔：90秒--15分鐘任意設置；
分站數據存儲容量：7000組數據；
分站操作方式：中文菜單式；
井下電源防爆形式：隔爆兼本安型。
精確測風原理
YFC15型煤礦用風速儀創新性的將超聲波時差法測量原理應用于礦井風速測量，能夠精確的測量巷道正、反向風速，并得到測量斷面的平均風速。

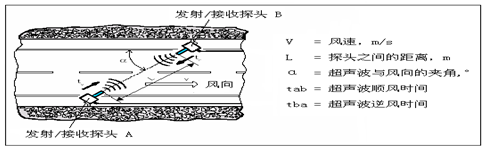

測風原理圖
風速計算：
L為超聲波路徑，即測量距離，α為聲波方向與風向之夾角
測風方式

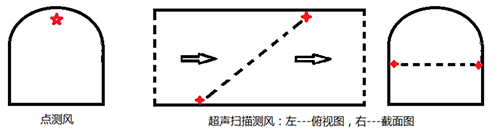

精確測風方式圖
常規的礦井測風探頭是安裝在巷頂下20cm處（上左圖-點測風），測量的是該處的“點風速”。顯然，由于位置關系，用其來代表整個巷道的平均風速是極其不準確的。
集靈精確測風系統改變了這種測風方式（上圖右-超聲掃描測風），以大距離超聲測風技術測量巷道中部的一條或多條超聲掃描線的平均風速來代表整個巷道的平均風速，極大地提高了巷道風速測量的準確性和實時性。
YFC15型煤礦用風速儀特點
■ YFC15型煤礦用風速儀是為滿足煤礦風速、風量高精度實時測量的需要而研制的創新型風速測量產品。
■ YFC15型煤礦用風速儀換能器安裝在巷道的兩個側面，與巷道軸線形成30-60°的夾角，所測量的風速是這個測線的平均風速。解決了傳統風速測量只能測量一個點，且風速儀安裝點只能放置在距巷道頂部一定距離，不能準確代表斷面風速的弊病，在測量方式上是一個革命性的創新。
■ YFC15型礦用風速儀采用超聲波測量風速，整個裝置無移動或運動部件，使得裝置的可靠性高而維護量降低。

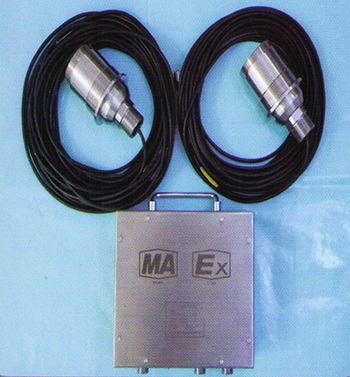

■ YFC15型煤礦用風速儀由兩個換能器和一個儀器主機構成，換能器和儀器外殼均采用304不銹鋼作為外殼材料，防銹、防蝕、強度高。
■ YFC15型煤礦用風速儀能夠與礦井三堆地質系統配套，形成全新的礦井通風三維動態監測系統，在礦井通風網絡的編制與網絡解算系統軟件的支持下，達到精確設計與監測的目的，完成繪制礦井通風系統面圖、通風網絡圖：風機調節，自然分風，按需分風的解算：最優設計與改造；定點調解計算；風網管理；風機管理；通風報表；故障診斷和災變處理等。
■ YFC15型煤礦用風速儀采用RS485作為數據傳輸接口，也可擴展其它以太網光纖接口，既可現場通過計算機設定和讀取參數，也方便與各類監控系統配套使用。
■ YFC15型煤礦用風速儀可以單獨組網，應用于煤礦測風巷的風速測量，也可以作為傳統在線式各類風速儀的升級換代產品，接入煤礦安全監控系統，實現系統數據的有機融合。

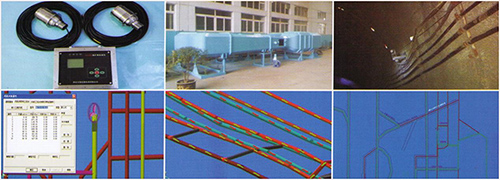

實際應用

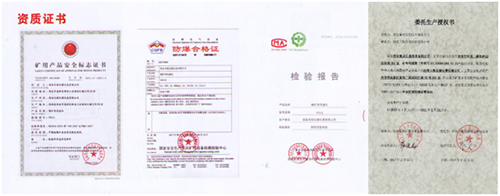

資質證書
2018年1月9日，該煤礦用風速儀正式取得了“安標國家礦用產品安全標志中心”頒發的礦用產品安全標志證書。
授權書與安標證書
